Kabelizace

V této oblasti naše firma pracuje s kvalitními výrobky mnoha certifikovaných firem. Drátek k drátku, sem tam nějaká ta spojka, zářezový modul a nebo jiný díl, to vše stmelíme prací zručných elektromechaniků a dílo je hotovo! Celý proces zakázky je prověřen a oceněn certifikátem z řady norem ISO 9000, 14000 a 18000.

Příklady produktů pro veřejné a přístupové sítě:

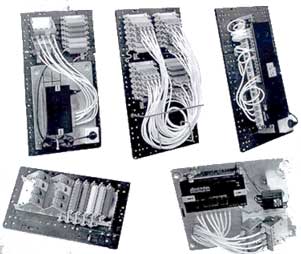

SCQ – víceúčelový kabelážní systém

Představuje převratný systém ve spojení a konec potíží se změtí drátů a kabelů. Vhodné i pro malé skupiny počítačů.

Vnitřní strukturovaná kabeláž

Jsme držiteli certifikátu opravňujícího k projektování a montáži komplexního systému strukturované kabeláže firmy POUYET International z Francie. Jedná se o flexibilní řešení kabelážního systému v CAT 5. Jednotná univerzální forma umožňuje variabilní aplikace. Součástí systému mohou být i adaptérové zásuvky ve stíněné i nestíněné verzi s konektorem RJ 45, BNC, SUB D 9 – 15 - 25, IBM, TWINAX, IBM COAX. Systém je celkově přehledný pro projektování, montáž i pro budoucího uživatele, je snadno rozšiřitelný dle požadavků a výběru investora. Firma POUYET v rámci zakázky bezplatně zajišťuje proškolení a seznámení určených pracovníků investora s veškerými použitými prvky plošně, celorepublikově autorizovanými zástupci pro každý kraj s centrálním řízením hlavního dovozce a výhradního zástupce v Praze.

Systém lze vyprojektovat v komfortní ale i úsporné verzi

Systém lze vyprojektovat pro kabeláže malého rozsahu, a stejným rukopisem rovněž i pro kabeláže velkého rozsahu s flexibilním hlavním rozvodem. Strukturovanou kabeláž POUYET lze vyprojektovat ve stejném stylu zářezové techniky pro všechny typy komunikačních zásuvek (data, telefony, přístupové systémy, videodohled, požární systém, parkovištní systém). Lze vyprojektovat s optickými i metalickými kabely (v páteři či vlákno na stůl). Velmi výhodný je u systému POUYET poměr cena/kvalita/výkon. S nejvyšší spokojeností jej používají v zahraničí např.armáda, policie, Francouzské dráhy a podzemní dráhy. V tuzemsku je rovněž využívána v oblasti Ministerstva vnitra, Policie, Celní správy, systém je ověřován v provozu Českých drah, v armádě, využíván podniky HDB v Sokolově, Škoda v Plzni, dalšími a samozřejmě doma v KTA. Jsme také držiteli certifikátu strukturované kabeláže firmy ATLANTIS datacom s.r.o. v Praze, firmy ABAS v Brně, máme uzavřenou obchodní smlouvu o spolupráci s firmou ANET Brno, Siemens s.r.o. Praha. Strukturovaná kabeláž v podání firmy POYUET se nám jeví jako nejvhodnější z hlediska kvality, výkonu, ceny, poskytované třístupňové záruky 15 let. Záruka je poskytována jako třístupňová - autorizovanou firmou, je přebírána centrální firmou v Praze a následně firmou POUYET z Francie dle certifikátu ISO 9002. Jsme však připraveni projektovat dle výběru investora.

Průběžně doplňujeme rozsah znalostí v oboru a jsme schopni Vám zpracovat cenový návrh, případně studii investičního záměru.

Zářezové moduly

Zářezové moduly jsou určeny pro propojování všech typů slaboproudých i telefonních rozvodů. Propojení vodičů se provádí technikou zářezových spojů bez předběžného odstranění izolace s automatickým odstřižením přebytečné délky vodiče. Zářezový kontakt je vyroben ze speciální slitiny, na kterou je nanesena vrstva Pb + Sn. Po mechanickém naražení měděného drátu se touto technologií dosahuje elektrických hodnot velmi blízkých pájenému spoji. V případě požadavku je možné dodat také moduly s postříbřenými kontakty. Konstrukčně je modul řešen s kontakty v jedné řadě. Těleso modulu se vyrábí ze samozhášivého plastu (norma ČSN 640756). Moduly se pak montují do lišt nebo na pevný podklad. Toto řešení umožňuje vytváření libovolných sestav (pro prostředí venkovní - dle ETS 300 - 019 - 1 - 4, třída 4.1.E nebo pro prostředí vnitřní - dle ETS 300- 019 - 1 - 3, třída 3.5).

Speciální spojovací moduly

Zářezové jednopárové moduly, které jsou určeny pro klimaticky a provozně velmi náročné prostředí. Uchycením na standardní DIN lištu lze vytvářet libovolné sestavy. Dodávány jsou ve třech variantách: nerozpojovací, rozpojovací, rozpojovací s ochranou. K zapojení vodičů stačí obyčejný šroubovák. Vodič do zářezového kontaktu se zařízne pootočením šroubku na modulu. Kontakty jsou chráněny silikonovým gelem proti korozi, vodě a prachu. Celá sestava se vyznačuje jednoduchou montáží a manipulací.

Účastnické zásuvky

  • Zásuvky MJP
  • Telefonní zásuvka s konektorem RJ 11
  • Možný počet kontaktů v konektoru RJ 11: 2, 4 nebo 6
  • Kontakty konektoru RJ 11 jsou pozlaceny a chráněny silikonovým gelem
  • Příchozí vedení připojeno zářezovým kontaktem
  • Zaříznutí vedení provedeno mechanismem kontaktu bez použití nástroje
  • Možnost připojení dvou vedení do jednoho kontaktu
  • Průměr žíly vedení 0,5 - 0,65 mm
  • Průměr izolace vedení do 1,5 mm
  • Přívod vedení může být z pěti stran zásuvky
  • Odolná proti prachu, korozi, vodě
  • Povrchová montáž, snadná manipulace

Venkovní účastnický rozvaděč do náročných klimatických podmínek - CSRE

  • Pro venkovní použití
  • Rozvaděč vyroben z plastu
  • Určen pro bloky modulů STG
  • Chrániče přívodů kabelů
  • Uzamykatelný s plombou
  • Velikosti 300p a 400p
  • Montáž na zeď nebo na sloup
Technické parametry
Stupeň krytí IP 43
Pracovní teplota -50°C až +150°C
Sada obsahuje rozvaděč, 2 montážní lišty, 2 označníky, zemnící svorku, standardní zámek s klíčem
Vybavení Rozměry (mm)
Max. kapacita Počet modulů Počet sloupců Výška Šířka Hloubka
300 30 2 407 426 134
400 40 2 663 426 134

Venkovní účastnický rozvaděč - CDS

  • absolutně vodotěsný
  • rozvaděč vyroben z plastu
  • určen pro bloky modulů STG
  • chrániče přívodů kabelů
  • uzamykatelný s plombou
  • velikosti 400p, 600p a 800p
  • montáž na zeď nebo na sloup
Technické parametry
Materiál: zesílený termoplast
Rozvaděče nejsou vybaveny montážními profily
Příslušenství pro montáž: na zeď - šrouby O 5mm
  na sloup - kovový držák MPA 0600A
Vybavení Rozměry (mm)
Max. kapacita Počet bloků Počet sloupců Výška Šířka Hloubka
400 2 2 446 406 117
600 3 2 606 436 117
800 4 2 766 436 177

Rozvaděčový box BMX 10-ti párový

pro velmi náročné klimatické podmínky

  • vysoká spolehlivost
  • dlouhá životnost
  • vysoký stupeň odolnosti proti vodě
  • montáž na sloup nebo na zeď
  • pro všechny typy MX modulů

(do prázdného boxu možnost montovat další zařízení)

  • velmi snadná instalace

BMX rozvaděč

  • možnost užití jako závěsného propojení
  • závěsný více párový kabel může procházet skrze box (smyčkou) a zároveň důležité páry mohou být propojeny do MX modulů
Technické parametry
materiál
Ochranné indexy IP 45 podle NF EN 50 529
KI 08 podle NFC 20015
Dielektrická pevnost přes 6 kV

termoplast s UV ochranou

barva světle šedivá

Vnější rozměry (mm)
Výška šířka Hloubka
240 270 80

Účastnické rozhraní - NID

celistvé řešení pro telekomunikační firmu a zákazníka

  • 1-párový box
  • pro vnitřní i venkovní použití
  • možnost testování (sériové, paralelní) měření
  • spojení vodičů - provedeno zářezovým kontaktem
  • přístupová strana: použito technologie vysoce spolehlivých modulů MX
  • účastnická strana: samozářezný systém
  • ochrana vedení bleskojistkou
  • ochrana kontaktů v boxu silikonovým gelem - ABSOLUTNĚ VODOTĚSNÉ
  • povrchová montáž
  • snadná manipulace

Technické parametry

Materiál:

  • Box odolný vůči UV záření
  • Vyroben ze samozhášivého PVC
  • Bronzové pocínované kontakty

Stupeň krytí:

IP 43 podle NF EN 60 529

Průměry vodičů:

  • účastnická strana 0,4 - 0,65 mm
  • přístupová strana 0,5 - 1,1 mm

Průměry izolace vodičů:

  • účastnická strana do 1,5 mm
  • přístupová strana do 4,7 mm

Elektrické parametry

Účastnické rozhraní s ochranou RP1

  • navrženo do velice náročného prostředí
  • 1 nebo 2 párový box
  • vysoce spolehlivý a pevný
  • použité MX moduly - ABSOLUTNĚ VODOTĚSNÉ propojení
  • montáž modulů na standardní DIN lištu
  • ochrana vedení bleskojistkou
  • kabelový vstup ze spodní strany rozvaděče
  • posuvný kryt
  • povrchová montáž
  • snadná manipulace
  • spojovací šňůra mezi víkem a pouzdrem
  • možnost plombování

Technické parametry

Materiál:

  • odolný vůči UV záření
  • samozhášivý termoplast
  • světle šedivá barva

Stupeň krytí:

IP 45

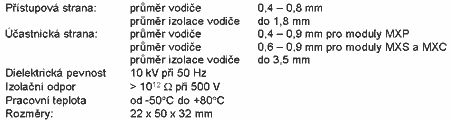

MXP ochranné moduly:

Průměry vodičů:

  • účastnická strana 0,4 - 0,9 mm
  • přístupová strana 0,4 - 0,8 mm

Průměry izolace vodičů:

  • účastnická strana 3,2 mm
  • přístupová strana 1,5 mm

Účastnické rozhraní s ochranou RP2

  • navrženo do nejnáročnějších prostředí
  • 1 nebo 2 párový box
  • vysoce spolehlivý
  • kabelový vstup ze spodní strany boxu
  • kabelový vstup s gumovým těsněním
  • plastické úchyty pro ukotvení kabelů
  • možnost montáže na zeď nebo na sloup
  • pouzdro z velice pevného a odolného materiálu
  • použity MX moduly - ABSOLUTNĚ VODOTĚSNÉ propojení
  • snadná manipulace
  • uzamknutí šroubem

Technické parametry

Materiál:

  • odolný vůči UV záření
  • samozhášivý termoplast
  • světle šedá barva

Stupeň krytí:

IP 43

Rozměry:

140 x 110 x 75

Propojení moduly MX CM:

Průměry vodičů:

  • účastnická strana 0,4 - 0,9 mm
  • přístupová strana 0,5 - 1,1 mm

Průměry izolace vodičů:

  • účastnická strana 1,8 mm max.
  • přístupová strana 4,5 mm max.

Hlavní rozvody

optický kabelový systém Volition představuje spolehlivý výkonnější a cenově přijatelný systém, který má oproti metalickým systémům následující výhody:

  • větší kapacita a rychlost přenášených dat
  • přenos na větší vzdálenosti
  • žádné rušení
  • větší spolehlivost datové sítě jako celku ...

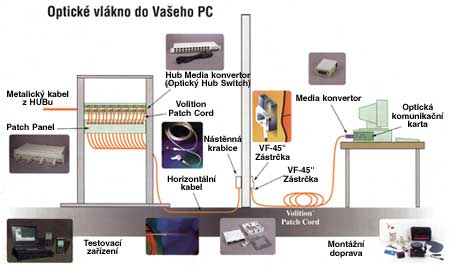

Kabelový systém Volition umožňuje připojit optické vlákno do počítače a tím splnit vysoké požadavky kladené pro metalickou kabeláž. Základní stavebním prvkem systému Volition je kvalitní a levný optický konektor VF-45, který byl navržen tak, aby byl rozměrově i stylově podobný tradičním konektorům používaných pro připojení metalického vedení. Nový optický konektor VF-45 je duplexní, to znamená, že obsahuje dvě optické vlákna v každé zásuvce a zástrčce. Současně může být umístěno 24 těchto zásuvek do 19 palcového rozvaděče. To znamená dvojnásobnou hustotu montáže proti klasickým konektorům. Firma 3M dodává jak následující komponenty (horizontální kabel, mediální adaptery, propojovací kabely, propojovací panel, nová zásuvka VF-45 a konektor VF-45) tak i aktivní prvky (Swith, HUB). Řada mezinárodních společností v současné době nabízí či vyvíjí elektronické komponenty kompatibilní s konektorem VF-45.

Výrobci:

ACT Research, BATM Advanced Communications, Davicom Semiconductor, Canary Communications,  Microcosm Communications a Racore Terchnology, Cisco Systems, Nortel.

Charakteristika optického konektoru VF-45

  • Automatické vyrovnání v drážkách typu V, nevyžaduje žádné přesné součásti jako vrtání keramické ferrule, vyrovnávací objímky nebo kolíky.
  • Zástrčka a zásuvka (nevyžaduje se adaptér).
  • Čtyřdílná zasunovací sestava, umožňuje rychlé zakončení na místě.
  • Optické spojení zajišťuje sklonění vlákna.
  • Spojení duplexních/vícenásobných vláken.
  • Vysoká hustota - poloviční velikost než duplexní typ SC.
  • Zásuvka stejných rozměrů jako typ RJ-45 pro snadné použití a maximální přizpůsobení známým výrobcům aktivních prvků (CISCO, 3COM, BayNetworks, Intel, BATM,...)
  • Vyhovuje normám pro kabeláž ANSI/EIA/TIA-586A a ISO 11801 a normám pro součásti TIA/EIA a ISO/IEC

Optický konektor VF-45 - testován podle norem pro strukturovanou kabeláž a odpovídajících norem pro jednotlivé součásti. Schválen technickým výborem FCHA ASC-X3T11 jako nová, malá forma rozhraní pro budoucí varianty Fibre Chanel, byl také schválen jako americký národní standard.

Media konvertor - slouží k převedení optického signálu na elektrický a naopak. Je dodáván v provedení pro AUI nebo pro RJ-45 port, v provedení Tonken Ring, Ethernet a FastEthernet.

Montážní souprava - velice jednoduchá motáž zásuvky umožnila vyvinout univerzální motážní soupravu, která dokonale eliminuje vliv lidského faktrou na montáž a zajišťuje vysokou kvalitu motáže.
